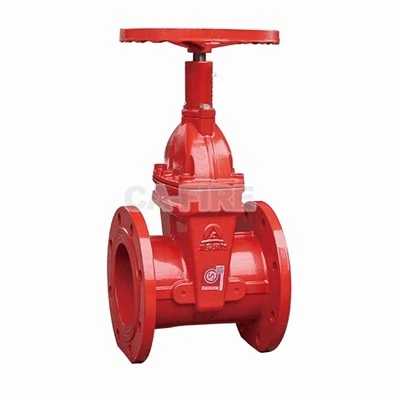

Válvula de compuerta de brida de hierro fundido de alta presión para sistemas de agua industrial

High Pressure Cast Iron Flange Gate Valve For Industrial Water Systems
High Pressure Cast Iron Flange Gate Valve For Industrial Water Systems suppliers
High Pressure Cast Iron Flange Gate Valve For Industrial Water Systems factory

Válvula de compuerta de brida de hierro fundido de alta presión para sistemas de agua industrial

Nuestra válvula de puerta de brida está construida para aplicaciones exigentes en sistemas de agua, industria general y plomería comercial. Fabricado con hierro fundido de alta calidad, acero inoxidable o bronce, garantiza la durabilidad y el funcionamiento suave.

Envíeconsulta Chatee ahora

Descripción

Descripción de los productos

OSY Gate Valve Gate Valve Cast Iron Signal Flange Gate Valve

CA - Válvula de compuerta de brida de fuego

Diseñado específicamente para sistemas de suministro de agua de protección contra incendios, esta válvula especializada proporciona un aislamiento de flujo confiable y capacidades de mantenimiento de emergencia. El diseño de disco en forma de cuña garantiza un funcionamiento liso y bajo en el torque durante los ciclos de apertura y cierre. La versión compacta de TEM no subida presenta una construcción de ahorro de espacio con indicadores visuales claros para la posición de la válvula, mientras que la variante de tallo creciente ofrece una confirmación visual inmediata del estado operativo a través de su mecanismo de huso extensivo. Estas válvulas sirven como componentes críticos en los sistemas de rociadores automáticos, redes de hidrantes de incendios y son igualmente adecuadas para la distribución del agua, el drenaje, las aplicaciones de tuberías petroquímicas e industriales donde se requiere un rendimiento de cierre confiable.

Principio de trabajo

La válvula de compuerta de seguridad contra incendios funciona en una simple pero efectivamecanismo de movimiento lineal. Cuando se gira la rueda de mano, conduce el tallo roscado para moverse hacia arriba o hacia abajo, lo que a su vez eleva o baja la puerta en forma de cuña. En elPosición cerrada, La puerta se presiona firmemente contra dos asientos paralelos, creando un sello completo que bloquea el flujo de fluido. A medida que se abre la válvula, la puerta se eleva verticalmente fuera de la ruta de flujo, permitiendoPasajeCon una caída de presión mínima.

ElVersión de STEM no umbral (NRS)Mantiene el tallo estacionario mientras los hilos internos mueven la puerta, por lo que es ideal para espacios confinados. ElDiseño de tallo creciente (RS)Proporciona confirmación de operación visual a medida que el vástago se extiende visiblemente al abrir. Ambos tipos mantienen un sellado confiable a través deContacto de metal a metalEntre la cuña y los asientos, asegurando el rendimiento a prueba de fugas incluso después de largos períodos de inactividad, una característica crítica para los sistemas de protección contra incendios.

Características de los productos

Diseño de sello de cuña confiable

El contacto de metal a metal garantiza un rendimiento a prueba de fugas incluso después de una latencia larga, crítica para los sistemas de emergencia.

Opciones de ahorro de espacio

Elija entre el vástago no subterráneo compacto (NRS) con el indicador de posición o el vástago ascendente visible (RS) para la confirmación de estado.

Ruta de flujo de diámetro completo

Caída de presión mínima cuando se abre completamente, manteniendo la presión del sistema para los requisitos de extinción de incendios.

Construcción lista para emergencias

El diseño de cavidad cero previene la acumulación de sedimentos y opera instantáneamente después de años de inactividad.

Parámetro técnico

Especificación de modelo	Brida válvula de puerta de fuego de tallo oscuro ZSZF 4 - Q - 50/65/80/100/125/150/200/250/300 - 16						Válvula de compuerta de fuego de taller brida brillante ZSZF 4 - Q - 50/65/80/100/125/150/200/250/300- 16 - m
Diámetro nominal DN	50	65	80	100	125	150	200	250	300	350	400
Longitud de la estructura mm	185	190	200	228	255	270	290	330	358	307	340
Presión de trabajo nominal	1.6MPA
Presión de prueba de resistencia	6.4MPA
Medio adecuado	Agua, mezcla de espuma
Temperatura media	4 - 70 grado

Industrias y escenarios de aplicaciones

4 aplicaciones clave para válvulas de compuerta de seguridad contra incendios

Consejo de instalación: el mecanismo de diseño y sellado de cuña de la válvula lo hace igualmente

efectivo tanto para el servicio de protección contra incendios como para el control de fluidos de procesos en entornos industriales.

Sistemas de rociadores automáticos

Instaladas como válvulas de control principales para garantizar el cierre inmediato del agua durante el mantenimiento mientras mantiene la capacidad de flujo completo durante las emergencias.

Redes de hidrantes de incendios

Sirve como válvulas de aislamiento para ramas de hidrante, con un diseño de cuña que evita fugas incluso después de años de latencia.

Edificios de gran altura Pipes

Los modelos STEM en aumento permiten la confirmación visual del estado de la válvula para las inspecciones de seguridad contra incendios en los elevadores de las escaleras.

Sistemas de fluidos industriales

Construcción resistente a la corrosión adecuada para líneas de protección contra incendios en plantas petroquímicas, centrales eléctricas y otros entornos exigentes donde el cierre de emergencia confiable es crítico.
