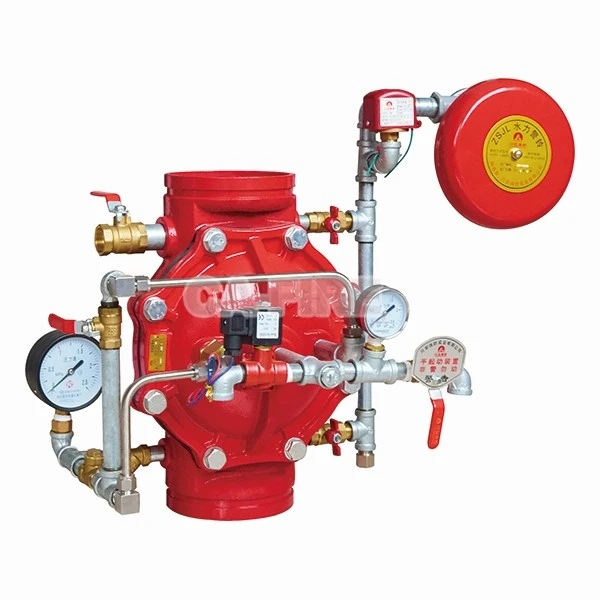

Ca-Válvula de diluvio para extinción de incendios

La válvula de diluvio Ca-Fire Fire Fighting es un dispositivo de control de incendios de alto-flujo diseñado y fabricado de conformidad con GB 5135.5-2019. Construido con hierro dúctil (QT450-10) para el cuerpo principal, está diseñado para escenarios como almacenes, plantas industriales e instalaciones petroquímicas que exigen una rápida extinción de incendios en grandes-áreas. La válvula de diluvio logra una apertura rápida a través de variaciones de presión en la cámara de control, lo que permite la liberación instantánea de agua contra incendios de alto flujo o mezcla de espuma durante un incendio para brindar una cobertura total "estilo diluvio" de la zona de incendio. Su cuerpo de hierro dúctil cuenta con una excepcional resistencia a la presión y al impacto, funcionando de manera constante bajo una presión de trabajo nominal de 1,6 MPa durante períodos prolongados, con una presión de prueba de sellado de 3,2 MPa, lo que garantiza la confiabilidad del sellado en condiciones de operación extremas.

Envíeconsulta Chatee ahora

Descripción

Ca-Fire Protection Co., Ltd es uno de los fabricantes y proveedores más creíbles de válvulas de diluvio para extinción de incendios ca-en China. Bienvenido a productos de equipos contra incendios hechos a medida al por mayor a precios competitivos en nuestra fábrica. Contáctenos para más productos baratos.

Descripción de productos

Ca-Válvula de diluvio para extinción de incendios

Artículo	Especificación
Estándar de diseño y fabricación	GB 5135.5-2019
Estándar de brida	GB/T 17241,6
Presión nominal de trabajo (PN)	1,6MPa
Presión de prueba de sellado	3,2 MPa
Material del cuerpo principal	Hierro dúctil (QT450-10)
Medio aplicable	Agua contra incendios, mezcla de espuma (proporción de mezcla inferior o igual al 6%)
Rango de temperatura de funcionamiento	-5 grados ~+70 grados

Dimensión estructural y ventajas materiales.

1 estructura del cuerpo principal

Empleartecnología integral de fundición de hierro dúctil, el canal de flujo del cuerpo de la válvula de diluvio Ca-Fire Fire Fighting se somete a una optimización hidráulica, con un coeficiente de resistencia al flujo (Kv) que es un 15% mayor que el de las válvulas de diluvio tradicionales de hierro fundido. Está equipado con unmecanismo de control tipo diafragma-internamente, lo que permite una rápida apertura de la válvula (tiempo de apertura menor o igual a 10s) mediante cambios de presión en la cámara de control. El diafragma adopta una estructura compuesta de caucho de nitrilo (NBR) y un esqueleto de acero inoxidable, con una resistencia a la fatiga superior a 100.000 ciclos.

2 Rendimiento de los materiales

Cuerpo principal de hierro dúctil (QT450-10): Resistencia a la tracción mayor o igual a 450 MPa, alargamiento mayor o igual al 10%, sin deformación plástica bajo una presión de prueba de 3,2 MPa, lo que lo hace adecuado para redes de agua contra incendios de alta presión;

Componentes de sellado: los asientos de las válvulas y las juntas tóricas están fabricados de caucho fluorado (FKM), con un rango de resistencia a la temperatura de -20 grados ~+120 grados, compatible con la corrosión química de los agentes extintores de espuma;

Piezas metálicas: Las válvulas de bola para tuberías de control, las interfaces de manómetros, etc., están hechas de latón, lo que ofrece resistencia a la corrosión y garantiza un flujo estable.

DN (diámetro nominal)	Mmm)	Mmm)	Un (mm)	B (mm)	Mmm)	norte (mm)	D1 (mm)	n-D (Número de pernos - Diámetro del orificio del perno)	C(mm)
50	270	420	175	175	190	82.5	125	4-18	/
65	270	420	175	175	190	92.5	145	4-18	/
80	330	475	180	180	196	100	160	8-18	/
100	340	480	180	190	196	110	180	8-18	/
125	415	545	215	205	235	125	210	8-18	/
150	415	545	215	215	235	142.5	240	8-22	/
200	530	650	240	240	280	170	295	12-22	/
250	650	770	270	295	325	202.5	355	12-28	/
300	770	875	315	315	365	230	410	12-28	/
350	850	950	345	345	385	260	470	16-28	/
100(G)	360	490	180	190	196	75	/	/	114.3
150(G)	425	550	215	215	235	105	/	/	165.1
200(G)	530	650	240	240	280	130	/	/	219.1

Preguntas frecuentes

P1: ¿Qué es una válvula de alarma de diluvio?
R1: Una válvula de alarma de diluvio es un dispositivo de control utilizado en sistemas de protección contra incendios para liberar rápidamente grandes volúmenes de agua o espuma cuando se detecta un incendio. Permanece cerrado en condiciones normales y se abre automáticamente una vez que se activa el sistema de detección.

P2: ¿Cómo funciona el sistema de válvula de diluvio?
R2: Cuando el sistema de detección detecta calor o humo, activa la válvula de diluvio. Luego, el agua fluye a través de aspersores o boquillas rociadoras de tipo abierto-, inundando rápidamente el área protegida para controlar o extinguir el incendio.

P3: ¿Cuál es la diferencia entre una válvula de diluvio y una válvula de alarma de humedad?
R3: Una válvula de alarma húmeda mantiene el agua bajo presión en la tubería en todo momento, mientras que una válvula de diluvio mantiene la tubería seca hasta su activación. El tipo diluvio está diseñado para áreas de alto-riesgo que requieren una descarga rápida y completa-.

P4: ¿Dónde se usa comúnmente la válvula de alarma de diluvio?
R4: Se aplica ampliamente en plantas de energía, salas de transformadores, hangares de aviones, instalaciones de petróleo y gas, plantas químicas y otras zonas industriales de alto-peligro.

P5: ¿De qué materiales están hechas las válvulas de diluvio CA-FIRE?
R5: Las válvulas de alarma de diluvio CA-FIRE están fabricadas con hierro fundido o dúctil duradero con revestimientos-resistentes a la corrosión para garantizar resistencia y confiabilidad en condiciones operativas adversas.
